Резка металла — один из основных этапов изготовления деталей, заготовок и металлоконструкций. От выбранного способа обработки зависит точность размеров, качество кромки, скорость производства, стоимость работ и необходимость последующей доработки.
Для раскроя листового металла и изготовления заготовок чаще всего применяют лазерную резку, плазменную резку и рубку металла. У каждой технологии есть свои преимущества, ограничения и оптимальные области применения. Чтобы выбрать подходящий вариант, важно учитывать толщину металла, требования к точности, форму детали, объем партии и назначение изделия.
Компания «Ланит» выполняет металлообработку и изготовление металлоконструкций на заказ. Мы подбираем технологию резки под конкретную задачу: от простого раскроя листа до подготовки деталей для сварки, гибки, сборки и монтажа.
Какие способы резки металла применяются в производстве
При изготовлении металлических изделий важно не просто разрезать лист или профиль, а получить заготовку нужной формы и размера. Для этого используют разные технологии.
Основные способы обработки:
- лазерная резка металла;
- плазменная резка металла;
- гильотинная рубка листового металла;
- механическая резка;
- газовая резка;
- абразивная и гидроабразивная резка.
В большинстве производственных задач для листового металла востребованы именно лазер, плазма и рубка. Эти методы позволяют быстро подготовить детали для дальнейшей обработки: гибки, сварки, сверления, окраски и сборки.
Лазерная резка металла: описание технологии
Лазерная резка — это высокоточный способ раскроя металла с помощью сфокусированного лазерного луча. Луч нагревает материал в зоне реза, а вспомогательный газ удаляет расплавленный металл из линии обработки.
Этот метод хорошо подходит для изготовления деталей сложной формы, фигурного раскроя, отверстий, пазов, кронштейнов, декоративных элементов и заготовок с высокими требованиями к геометрии.
Преимущества лазерной резки
Лазерная резка обеспечивает высокую точность и аккуратную кромку. Во многих случаях после обработки не требуется значительная механическая доработка.
Преимущества технологии:
- высокая точность размеров;
- чистая линия реза;
- возможность фигурного раскроя;
- минимальная деформация заготовки;
- высокая скорость при обработке тонкого и среднего листа;
- возможность изготавливать сложные контуры;
- повторяемость деталей в партии.
Лазерная резка особенно выгодна, когда нужно получить аккуратные детали по чертежам с отверстиями, пазами, радиусами и сложной геометрией.
Когда выбирать лазерную резку
Лазерную резку стоит выбирать, если важны точность, внешний вид кромки и сложная форма детали. Она подходит для листовой стали, нержавеющей стали, алюминия и других металлов.
Технология применяется для изготовления:
- кронштейнов;
- пластин;
- закладных деталей;
- элементов корпусов;
- декоративных панелей;
- деталей для металлоконструкций;
- заготовок под гибку и сварку.
Если изделие должно точно соответствовать чертежу, а партия включает много однотипных деталей, лазерная резка часто становится оптимальным решением.

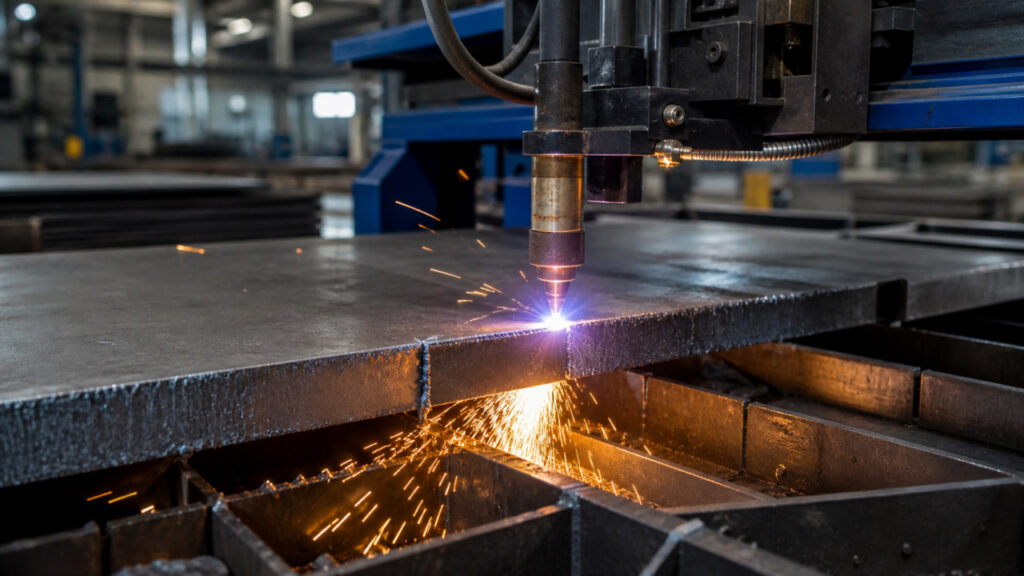

Плазменная резка металла
Плазменная резка выполняется с помощью струи плазмы высокой температуры. Она расплавляет металл по линии реза и позволяет быстро обрабатывать листы разной толщины.
Плазма особенно востребована при раскрое толстого металла, изготовлении заготовок для строительных и промышленных металлоконструкций, а также при работах, где важна производительность.
Преимущества плазменной резки
Главное преимущество плазменной резки — высокая скорость обработки толстого металла. Она позволяет эффективно резать сталь и другие токопроводящие материалы.
Преимущества метода:
- подходит для толстого листового металла;
- высокая скорость реза;
- возможность обработки крупных заготовок;
- универсальность для разных сталей;
- эффективна для строительных и промышленных деталей;
- ниже стоимость при ряде задач с толстым металлом.
Плазменная резка хорошо подходит для чернового и производственного раскроя, когда небольшая шероховатость кромки допустима или может быть устранена последующей обработкой.
Когда выбирать плазменную резку
Плазменную резку выбирают для деталей, где важна скорость и возможность обработки металла большой толщины. Она подходит для изготовления элементов каркасов, опор, площадок, рам, усилителей, закладных и других конструкционных деталей.
Плазма может быть рациональным выбором, если:
- металл имеет большую толщину;
- требуется быстро подготовить заготовки;
- кромка не является декоративной;
- после резки запланирована сварка или механическая обработка;
- важна экономичность при крупном раскрое.

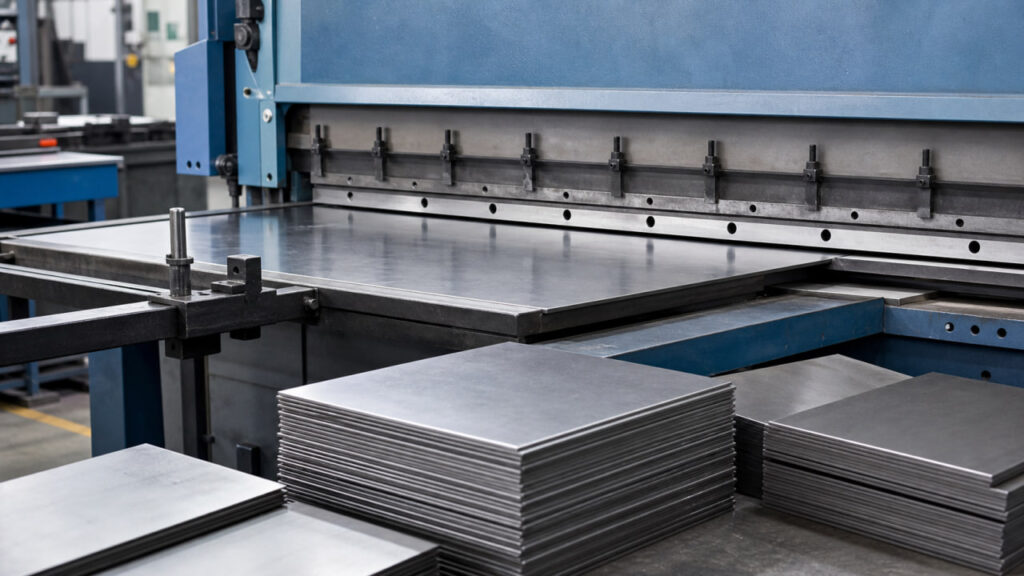

Рубка металла
Рубка металла — это механический способ разделения листового металла с помощью гильотинных ножниц или другого режущего оборудования. В отличие от лазерной и плазменной резки, рубка не позволяет получать сложные фигурные контуры, но хорошо подходит для прямолинейного раскроя.
Этот метод применяют, когда нужно быстро нарезать листовой металл на полосы, прямоугольные заготовки или простые детали.
Преимущества рубки металла
Рубка — простой, быстрый и экономичный способ обработки листового металла для прямых резов.
Преимущества технологии:
- высокая скорость прямолинейного раскроя;
- экономичность при простых деталях;
- отсутствие термического воздействия;
- подходит для серийной подготовки заготовок;
- не требует сложной настройки для простых форм;
- удобна для полос, пластин и прямоугольных элементов.
Так как при рубке металл не нагревается, в зоне реза отсутствует термическое влияние. Это важно для некоторых видов заготовок, которые затем идут на гибку, сварку или сборку.
Когда выбирать рубку металла
Рубку выбирают, если нужно получить простые заготовки без сложного контура. Например, полосы, пластины, прямоугольники, элементы для дальнейшей гибки или сварки.
Рубка подходит для:
- прямолинейного раскроя листа;
- подготовки полос;
- изготовления пластин;
- серийной нарезки заготовок;
- деталей без фигурных отверстий и сложной геометрии.
Если деталь имеет простую форму, рубка часто оказывается быстрее и дешевле лазерной или плазменной резки.
Лазерная, плазменная резка или рубка: сравнение
Выбор технологии зависит от задачи. Нельзя сказать, что один способ всегда лучше другого. Лазер дает высокую точность, плазма эффективна для толстого металла, а рубка выгодна для простого прямого раскроя.
| Критерий | Лазерная резка | Плазменная резка | Рубка металла |
|---|---|---|---|
| Точность | Высокая | Средняя | Хорошая для прямого реза |
| Форма детали | Сложная и фигурная | Простая и средняя сложность | Только прямолинейная |
| Качество кромки | Аккуратное | Может требовать доработки | Ровное при простых резах |
| Толщина металла | Тонкий и средний лист | Средний и толстый металл | Листовой металл в пределах возможностей оборудования |
| Скорость | Высокая на тонком листе | Высокая на толстом металле | Очень высокая для прямых резов |
| Стоимость | Выгодна для точных деталей | Выгодна для толстого металла | Выгодна для простых заготовок |
| Термическое воздействие | Есть, но локальное | Есть | Нет |
Как выбрать способ резки металла
Чтобы правильно выбрать технологию, нужно оценить несколько параметров.
Толщина металла
Для тонкого и среднего листа с высокими требованиями к точности часто выбирают лазерную резку. Для более толстого металла может быть выгоднее плазменная резка. Для простого раскроя листа на полосы или прямоугольные детали подходит рубка.
Форма детали
Если деталь имеет отверстия, пазы, сложные радиусы или фигурный контур, лучше использовать лазерную резку. Если форма простая, а требования к кромке умеренные, можно рассмотреть плазму. Для прямых линий и простых прямоугольных заготовок подойдет рубка.
Требования к точности
Для изделий, которые должны точно соответствовать чертежу, важна повторяемость и минимальные отклонения. В таких случаях чаще используют лазер. Если деталь затем будет дорабатываться, свариваться или входить в крупную металлоконструкцию, допустимы другие методы.
Объем партии
При большом количестве одинаковых деталей важно учитывать не только стоимость одной операции, но и скорость производства. Для серийного прямого раскроя выгодна рубка, для точных повторяемых деталей — лазерная резка, для крупных элементов из толстого металла — плазменная резка.
Дальнейшая обработка
Если после резки планируется гибка, сварка, сверление, окраска или сборка, технологию нужно подбирать с учетом всего производственного цикла. Иногда более дорогой способ резки снижает затраты на последующую доработку.
Частые ошибки при выборе технологии
Одна из распространенных ошибок — выбирать способ резки только по цене. Самая дешевая операция не всегда оказывается выгодной для всего проекта. Если после резки потребуется зачистка, правка, исправление геометрии или повторное изготовление деталей, итоговая стоимость может вырасти.
Также важно учитывать точность чертежей. Даже современное оборудование не компенсирует ошибки в исходной документации. Перед запуском в производство нужно проверить размеры, материал, толщину металла и назначение детали.
Что нужно для расчета резки металла
Чтобы рассчитать стоимость резки металла, подрядчику нужны исходные данные:
- чертежи или файлы раскроя;
- материал и марка стали;
- толщина металла;
- количество деталей;
- размеры заготовок;
- требования к точности;
- необходимость гибки, сварки или другой обработки;
- сроки выполнения заказа.
Для лазерной и плазменной резки удобны файлы DXF, DWG, PDF или другие форматы с понятной геометрией деталей. Для рубки достаточно чертежа, схемы раскроя или перечня размеров.
